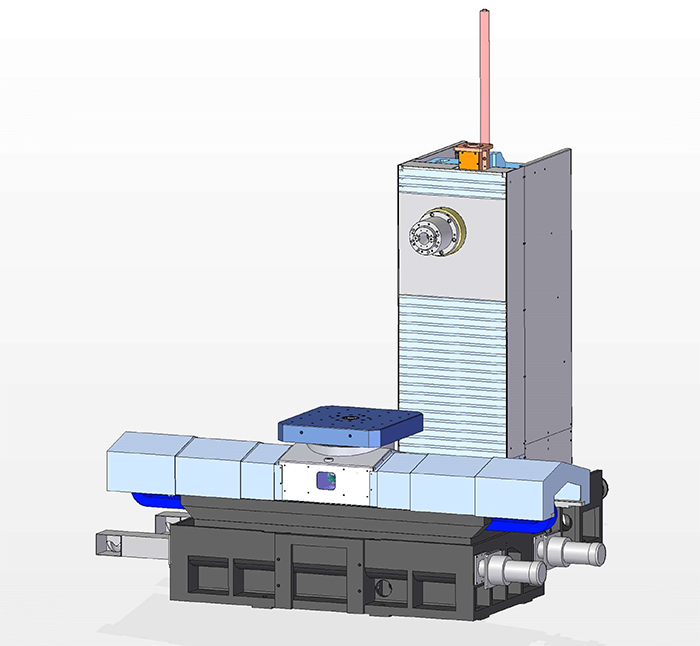

名称： H63卧加光机（千分之一度单工作台）
| H63系列卧式加工中心光机配置表 | |||||
| H63 | |||||
| (千分之一度单工作台) | |||||
| 工作台 | 工作台尺寸 | 630mmX630mm | ☆ | ||
| 工作台数量 | 1 | ||||
| 工作台分度 | 0.001º | ||||
| 工作台传动比 | 180 | ||||
| 工作台最大载荷 | 1200kg | ||||
| 工作台面的形式 | T型槽 | ||||
| 最大工件回转直径 | ￠1200mm | ||||
| 行程 | 倒T型布局 | 工作台左右移动（X向） | 1050mm | ||
| 主轴箱上下移动（Y向） | 750mm | ||||
| 立柱前后移动（Z向） | 900mm | ||||
| BT50(环喷+主轴循环冷却+气幕保护) | 主轴轴承内径 | 100mm | ☆ | ||
| 最高转速 | 6000rpm | ||||
| 主轴中心线至工作台面距离 | 120～870mm | ||||
| 主轴端面至工作台中心距离 | 130～1030mm | ||||
| BT50((环喷+中喷+主轴循环冷却+气幕保护) | 主轴轴承内径 | 100mm | ○ | ||
| 最高转速 | 6000rpm | ||||
| 主轴中心线至工作台面距离 | 120～870mm | ||||
| 主轴端面至工作台中心距离 | 130～1030mm | ||||
| 铸件 | 铸件木型采用铝木结合，树脂砂型铸造，材质工作台HT300，其余HT250 | ☆ | |||
| 水，液，润滑系统 | 光机内部全部做好，预留整机接口 | ☆ | |||
| 刀库 （含接口） | 光机内部安装接口做好 | × | |||
| 螺旋排屑器 （含接口） | 光机内部安装接口做好，固定用螺纹孔用户自行配作 | × | |||
| 主轴箱平衡系统（含接口） | 光机内部安装接口做好，固定用螺纹孔按尺寸已打好，用户连接即可 | × | |||
| 不锈钢导轨护罩 | X向,Z向 | ☆ | |||
| 铠甲防护帘 | Y向 | ☆ | |||
| 光栅尺接口 | X向,Y向，Z向 | ☆ | |||
| B轴 | |||||
| 丝杠规格 （台湾） | X向（直径X导程） | 40X12 | ☆ | ||
| Y向（直径X导程） | 40X12 | ||||
| Z向（直径X导程） | 50X12 | ||||
| 丝杠专用轴承 | X向,Y向，Z向 | FAG/NACHI | ☆ | ||
| 导轨，丝杠，丝杠专用轴承 润滑方式 | X向,Y向，Z向 | 容积式稀油润滑 | ☆ | ||
| 导轨规格 (台湾) | X向,Y向 | 重载45直线导轨 | ☆ | ||
| Z向 | 重载55直线导轨 | ||||
| 进给轴防撞保护系统 | X向,Y向，Z向 | 弹弓胶 | ☆ | ||
| 润滑油集中回收系统 | X向,Y向，Z向 | ☆ | |||
| 快移速度 | X向,Y向，Z向 | 24m/min | |||
| B轴 | 10r/min | ||||
| 定位精度（国标） | X向,Y向，Z向 | 0.01（全程） | |||
| B轴 | ±10″ | ||||
| 重复定位精度（国标） | X向,Y向，Z向 | 0.006（全程） | |||
| B轴 | ±5″ | ||||
| 数控系统 （电机推荐） | FANUC系统； Mitsubishi系统； | X向 | 22N.m | ||
| Y向（报闸） | 30N.m | ||||
| Z向 | 22N.m | ||||
| B轴 | 22N.m | ||||
| APC | |||||
| 光机外形尺寸 | 3020X2690X2490 | ||||
| 注：☆为标配，○为选配，×为客户根据情况自配。 | |||||
| 说明：此系列光机无刀库、螺旋排屑器、润滑泵、液压箱、全防护、电气系统、电器元件、电气箱等，光机按照国内相关标准装配、检验，油漆完工。 | |||||
| 光机发货明细参照技术协议及装箱单！ | |||||
