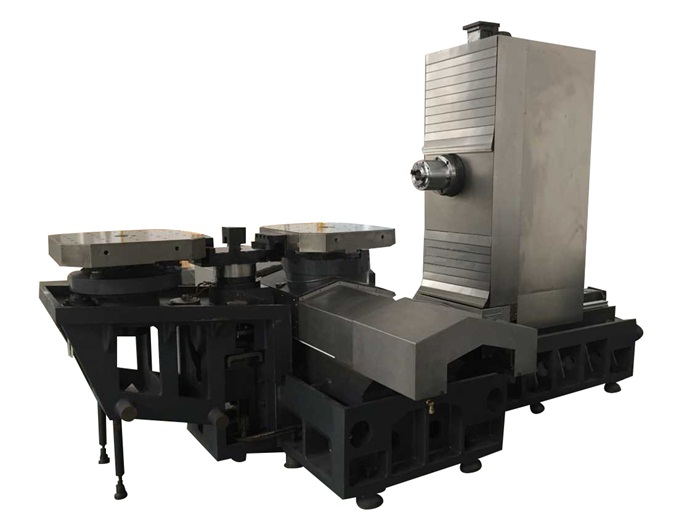

名称: H63卧加光机(分度交换工作台)

在线咨询
产品详情

H63/1卧式加工中心光机配置表









H63/1









(分度交换工作台)

工作台

工作台尺寸

630mmX700mm

工作台数量

2

工作台分度

1°X360

工作台传动比

240

交换台传动比

240

工作台交换时间

 20s

工作台最大载荷

950kg

工作台面的形式

T型槽或螺纹

最大工件回转直径

¢1200mm

行程

倒T型布局

工作台左右移动(X向)

1050mm



主轴箱上下移动(Y向)

750mm



立柱前后移动(Z向)

900mm





BT50(环喷+主轴循环冷却+气幕保护)

主轴轴承内径

100mm

最高转速

6000rpm

主轴中心线至工作台面距离

0~750mm

主轴端面至工作台中心距离

130~1030mm

BT50((环喷+中喷+主轴循环冷却+气幕保护)

主轴轴承内径

100mm

最高转速

6000rpm

主轴中心线至工作台面距离

0~750mm

主轴端面至工作台中心距离

130~1030mm

铸件

铸件木型采用铝木结合,树脂砂型铸造,材质工作台HT300,其余HT250



水,液,润滑系统

光机内部全部做好,预留整机接口



刀库 (含接口)

光机内部安装接口做好



×

螺旋排屑器 (含接口)

光机内部安装接口做好,固定用螺纹孔用户自行配作



×

主轴箱平衡系统(含接口)

光机内部安装接口做好,固定用螺纹孔按尺寸已打好,用户连接即可



×

不锈钢导轨护罩

X向,Z向



铠甲防护帘

Y向



光栅尺接口

X向,Y向,Z向



B轴





丝杠规格 (台湾)

X向(直径X导程)

40X12

Y向(直径X导程)

40X12

Z向(直径X导程)

50X12

丝杠专用轴承

X向,Y向,Z向

FAG/NACHI

导轨,丝杠,丝杠专用轴承    润滑方式

X向,Y向,Z向

容积式稀油润滑

导轨规格 (台湾)

X向,Y向

重载45直线导轨

Z向

重载55直线导轨

进给轴防撞保护系统

X向,Y向,Z向

弹弓胶

润滑油集中回收系统

X向,Y向,Z向



快移速度

X向,Y向,Z向

24m/min



B轴

10r/min



定位精度(国标)

X向,Y向,Z向

0.01(全程)



B轴

±10″



重复定位精度(国标)

X向,Y向,Z向

0.006(全程)



B轴

±5″



数控系统 (电机推荐)

FANUC系统;                                                                                                        Mitsubishi系统;

X向

22N.m



Y向(报闸)

30N.m

Z向

22N.m

B轴

8N.m

APC

8N.m

注:☆为标配,○为选配,×为客户根据情况自配。

说明:此系列光机无刀库、螺旋排屑器、润滑泵、液压箱、全防护、电气系统、电器元件、电气箱等,光机按照国内相关标准装配、检验,油漆完工。

光机发货明细参照技术协议及装箱单!
